CL42D V3.0版本 老版本產品
只支持5V脈沖，24V脈沖需要串電阻
具有示波器監測等功能；電流可以任意設置（0-3A 范圍內）；細分設定（200~51200 內）；
● 脈沖響應頻率最高可達 200KHZ；
● 工作電壓范圍覆蓋24~50Vdc；
● 支持脈沖/方向或雙脈沖，接收差分和單端信號；
● 具有過流、過壓以及位置超差等報警功能
- 支付方式：
微信支付丨微信僅支持小于6000元支付
支付寶支付丨大額支付請用支付寶
在線選購
價格梯度：
- 1-9
- ￥189
- 10-29
- ￥185
- 30-49
- ￥169
庫存 : 169
月銷量 : 3
發貨日：48小時內
發貨日：48小時內
產品概述
尺寸說明
電氣連接
矩頻曲線
使用說明
資料下載
用戶評價
CL42D
雷賽低成本閉環步進驅動器

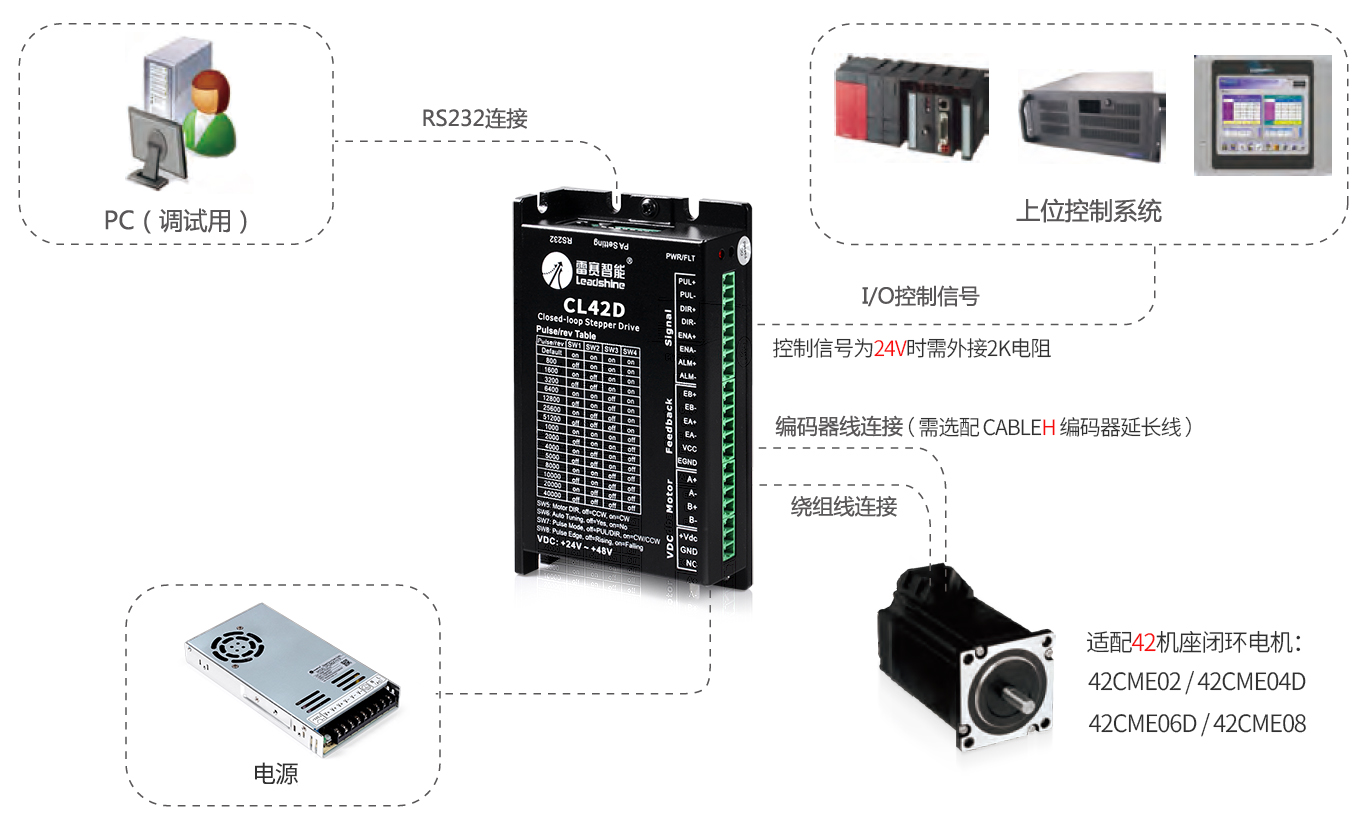

溫馨提示: 控制信號電路在VCC 值為24V 時，需另接2K電阻才能使用，請您下單時在 訂單備注欄 標注“需2K電阻”字樣，以便我們為您配送；而VCC值為5V時不需要。
產品特性
| 型號 | CL42D | 相數 | 2 |
|---|---|---|---|
| 電流（A） | 0.5-3A | 建議使用電壓（VDC） | 24-50 |
| 控制模式 | 脈沖 | 控制信號（V） | 5 |
| 輸入電壓（V） | 24-50 | 輸出電流（A） | 0-2.5 |
| 長 寬 高（mm） | 116*69.2*26.5 | 低速抗振功能 | 有 |
| 抱閘輸出 | 有（與報警口復用） | 報警輸出 | 有 |
| 到位信號輸出 | 有（與報警口復用） | 濾波功能 | 有（上位機設定） |
| 5/24V輸入信號選擇 | 無 | 單雙脈沖選擇 | 有 |
| 調試端口 | 有 | 數字量輸入 | 3路 |
| 模擬量輸入 | 無 | 重量（Kg) | 0.28 |
| 安裝方式 | 立式 | 工作環境溫度（℃） | 0-50 |
| 絕緣等級（MΩ) | 100 | 認證類型 | 無 |
| 推薦配套電機 | 42CME02 /42CME04D /42CME06D /42CME08 | 其他 | 無 |
CL42D是雷賽公司基于十幾年步進與伺服研發經驗開發成功的一款新型閉環步進驅動器，采用最新專用電機控制DSP芯片和閉環控制技術，從而徹底克服開環步進電機丟步的問題，輕載狀態下能明顯提升電機的高速性能、降低電機的發熱程度和減小電機的振動，從而提升機器的加工速度和精度以及降低機器的能耗。此外，在電機連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。當然電機安裝尺寸與傳統的42系列步進電機完全兼容，傳統步進驅動方案極易升級，并且成本僅相當于傳統交流伺服系統的50%。
